Линейный станок, вопрос по металлу.

Забыл дорогу

Посетитель

Автор темы

Линейный станок, вопрос по металлу. #1

У меня линейка, не карусель, вследствие чего печатаю оф-контакт. однако на ней стоят столы из МДФ с одной стороны с белым заводским покрытием (фасады МДФ лакированные из них делают на мебель). 3 года стоят, как когда-то прогнулись посередке лодочкой, зазор в 2 миллиметра образовался, дальше они не гнутся. уже не оф контакт, однако самое то печатать, чтобы сетка отлипала от изделия. Винтами и прочим их не гнет, все ок. напарники правда один стол сожгли, краска пузырьками встала, но все равно печатается неплохо, принты в 8 цветов все столы сводят как надо=)

Пожалуйста Войти , чтобы присоединиться к беседе.

Забыл дорогу

Посетитель

Автор темы

Линейный станок, вопрос по металлу. #2

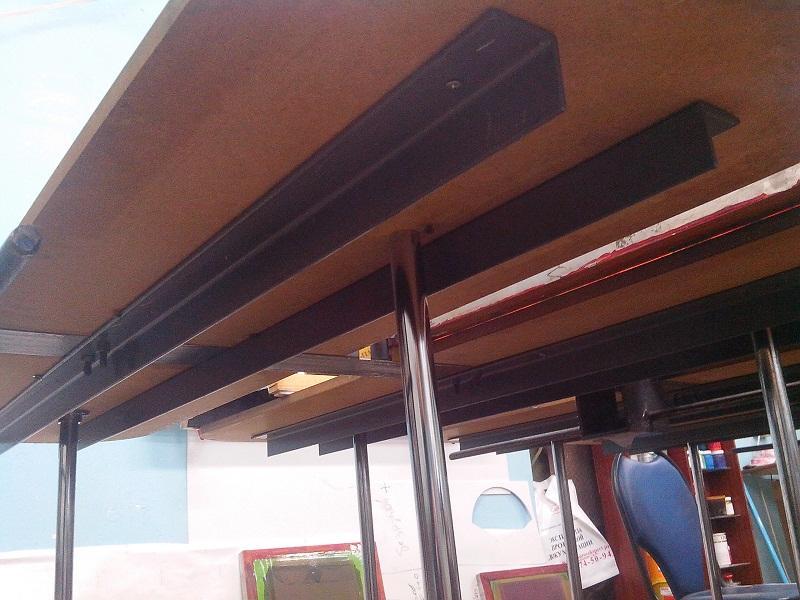

Что самое интересное прогнуло их только поперек, вдоль они имеют ровную поверхность, под столами стоят 2 уголка стольных, которые держат столы на шурупах, может тоже как-то помогает.

Вот фотки=)

Вложения:

Пожалуйста Войти , чтобы присоединиться к беседе.

Забыл дорогу

Посетитель

Автор темы

Линейный станок, вопрос по металлу. #3

День добрый, собираясь расширять свое производство хочу сделать пяти метровую линейку для печати по текстилю на 20 столов. встал вопрос в выборе металла, точнее по толщине. Подскажите, хватит ли 2мм толщины на основном профиле 80*40, чтобы забабахать такую бандурину или лучше смотреть в сторону 3-шки? На ней еще и сушка промежуточная над столами кататься будет (возможно даже автоматическая=) чертежи пока в разработке.

Пожалуйста Войти , чтобы присоединиться к беседе.

Не в сети

Андрей

Администратор

Сообщений: 1787

Репутация: 49

Меньше Больше

Спасибо получено: 658

Линейный станок, вопрос по металлу. #4

Хотя бы рисунок скинул как он будет у тебя выглядеть, а так сложно гадать выдержит или нет, что-бы давать совету нужно хотя бы видеть как столы будут держаться.

Делись своим опытом и знаниями, ибо в могиле они тебе вряд-ли пригодятся.

Пожалуйста Войти , чтобы присоединиться к беседе.

Сергей (Кога)

Посетитель

Линейный станок, вопрос по металлу. #5

Чем сушиш изделия

Пожалуйста Войти , чтобы присоединиться к беседе.

Забыл дорогу

Посетитель

Автор темы

Линейный станок, вопрос по металлу. #6

Что-то все мои сообщения в одной теме оказались. Это я такое натворил или Андрей постарался?
По вопросу: На фото верхнем слева коробочка деревянная, в ней каркас алюминиевый, там 4 лампы от ИК сушки, в общем на 2 киловатта. температура разгоняется так, что к столам не прикоснешься.

Пожалуйста Войти , чтобы присоединиться к беседе.

Забыл дорогу

Посетитель

Автор темы

Линейный станок, вопрос по металлу. #7

Что-то подобное однако:

Пожалуйста Войти , чтобы присоединиться к беседе.

Не в сети

Константин

Живу я здесь

Сообщений: 1238

Репутация: 53

Меньше Больше

Спасибо получено: 492

Линейный станок, вопрос по металлу. #8

А что Антон...ещё та?...сушка?... ...живучая какая оказалась.

скайп: kolo-print

Пожалуйста Войти , чтобы присоединиться к беседе.

Забыл дорогу

Посетитель

Автор темы

Линейный станок, вопрос по металлу. #9

Ей вообще все пофигу

Пожалуйста Войти , чтобы присоединиться к беседе.

Сергей (Кога)

Посетитель

Линейный станок, вопрос по металлу. #10

Сделай мощную вытяжку с печки, не будит столы так нагревать поэтому и прогиб идет железный уголок тоже греется и прогибается,разный коэффициент расширения у материалов. ИК лучи сами полимерезуют краску да еще и нагрев от них идет.

Пожалуйста Войти , чтобы присоединиться к беседе.

Забыл дорогу

Посетитель

Автор темы

Линейный станок, вопрос по металлу. #11

Да у меня нет проблемы с прогибом. Это сообщение к другой теме относится. У меня вопрос по металлу.

Пожалуйста Войти , чтобы присоединиться к беседе.

Сергей (Кога)

Посетитель

Линейный станок, вопрос по металлу. #12

Если судить по картинке где видны уголки и подпорки, имеется ввиду поперечные пластины для столов, какая длина плеча от профиля будит до конца стола.

Пожалуйста Войти , чтобы присоединиться к беседе.

Не в сети

Роман

Давно я тут

Сообщений: 309

Меньше Больше

Спасибо получено: 51

Линейный станок, вопрос по металлу. #13

Интересная эта тема - линейные столы, самое главное имеется возможность нанесения количества цветов сколько душа пожелает, а то на карусели привязан к конструкции и выше головы уже не прыгнешь
Но возникают конечно вопросы. В ютубе естественно много роликов по данному виду оборудования, но языковой барьер не дает понять особенности такой печати.
Антон, вопрос к тебе - как надежны приводки на таких рамах и за счет чего рамка при прохождении ракелем не сдвигается по направлению движения.
Встречаются ролики вот с такими сушилками

Как я понял в баллонах газ. Может кто в теме или пробовал такой сушить?

Футболки с Байкальской тематикой

Пожалуйста Войти , чтобы присоединиться к беседе.

Не в сети

Константин

Живу я здесь

Сообщений: 1238

Репутация: 53

Меньше Больше

Спасибо получено: 492

Линейный станок, вопрос по металлу. #14

да-газ...может видели обогреватели такие есть...правда запах ...

скайп: kolo-print

Пожалуйста Войти , чтобы присоединиться к беседе.

Не в сети

Андрей

Администратор

Сообщений: 1787

Репутация: 49

Меньше Больше

Спасибо получено: 658

Линейный станок, вопрос по металлу. #15

Роман, отвечу за Антона, совмещение легко производится, заранее все выставляется, и поехали.

Чтобы рамка не сдвигалась, здесь кто на что горазд, кто животом придавливает, но в основном печатают от себя, или делают упоры как на видео ниже.

Делись своим опытом и знаниями, ибо в могиле они тебе вряд-ли пригодятся.

Пожалуйста Войти , чтобы присоединиться к беседе.

Не в сети

Роман

Давно я тут

Сообщений: 309

Меньше Больше

Спасибо получено: 51

Линейный станок, вопрос по металлу. #16

Я думал там на профиле стоят магниты, а болты удерживают рамку с помощью примагничевания , а оказывается там ни какого сцепления, только упор

Футболки с Байкальской тематикой

Пожалуйста Войти , чтобы присоединиться к беседе.

Забыл дорогу

Посетитель

Автор темы

Линейный станок, вопрос по металлу. #17

"Роман"
Антон, вопрос к тебе - как надежны приводки на таких рамах и за счет чего рамка при прохождении ракелем не сдвигается по направлению движения.

Я без приводок обхожусь, просто все рамы в один угол ставлю. Свожу на этапе засветки на этих же столах, принцип очень прост, если и бывают расхождения в сторону, то оочень маленькое, в таких случаях спасает кусочек оракала приклепанный к раме или визитки на двухстороннем скотче.
Мои рамы на 5мм больше столов и придерживаю их по сути пузом=) хотя на самом деле это столы меньше на 5 мм=) а оттиск печатаю от есбя и основная нагрузка всегда идет на швеллер.

Пожалуйста Войти , чтобы присоединиться к беседе.

Забыл дорогу

Посетитель

Автор темы

Линейный станок, вопрос по металлу. #18

Магниты никакие не канают, неодимовые лопаются от небольшого удара, пробовал уже=)

Пожалуйста Войти , чтобы присоединиться к беседе.

Не в сети

Андрей

Администратор

Сообщений: 1787

Репутация: 49

Меньше Больше

Спасибо получено: 658

Линейный станок, вопрос по металлу. #19

Роман, на ютубе много роликов где применяют газовую горелку.

Делись своим опытом и знаниями, ибо в могиле они тебе вряд-ли пригодятся.

Пожалуйста Войти , чтобы присоединиться к беседе.

Эдуард

Посетитель

Линейный станок, вопрос по металлу. #20

Антон добрый день ! Буду печатать по текстиль печать от 3 цветов и более-это купоны ткани , какой максимальный оптимальный размер площади запечатан ,какие отличия положительные или отрицательные перед карусель кой , собрался делать карусель но сейчас задумался , линейка наиболее проста и симпатична
